técnicas de reconstrucción 3D
Una larga clase de visión artificial.
Introducción
A los humanos nos gusta capturar y retratar el mundo que nos rodea. En SIMBOLOS, una anterior publicación de esta editorial, vimos como este pasatiempo es algo que venimos acarreando desde que nos resguardábamos en cuevas.
Mucho hemos avanzado desde aquellas épocas. Dejamos atrás las paredes de una cueva y el uso de pigmentos que hallábamos tirados por ahí (como el ocre) para reemplazarlos por... papiros, murales, frescos, mosaicos, pinturas al óleo... un sinfín de medios y técnicas distintas.
La progresión no fue lineal ni siempre significó un avance en nuestra habilidad de representar objetivamente nuestro mundo, ya que el arte humano nunca estuvo únicamente enfocado en ese objetivo. El arte transmite un significado, un mensaje que muchas veces no concuerda con la realidad percibida por nuestros ojos.
Sin embargo, nos gusta retratar la realidad tal percibimos, tanto así que eventualmente surgió una corriente realista, donde el arte se enfocaba en representar al sujeto/materia tal cual es, sin exagerarlo, ni añadir elementos artificiales.
Figura 1: Matin à Villeneuve, Henri Biva, una pintura realista
Hará unos doscientos años atrás, comenzamos a desarrollar un artefacto capaz de crear imágenes a través de la captura de rayos de luz: la cámara.
Dicha habilidad provee a las cámaras de una cualidad fundamental: un verdadero realismo. La fotografía producida por una cámara describe la escena capturada de la forma más realista posible.1
La fotografía también es otro medio artístico, y como mencionamos anteriormente, el arte no siempre está enfocado en representar objetivamente al mundo que nos rodea. Más aún, existen distintos tipos de sensores, lentes y técnicas que alteran la forma en que una cámara captura rayos de luz, produciendo imágenes visualmente distintas de una misma escena, que quizás no correspondan con aquello que percibimos con nuestros dos ojos.
Parece ser que las cualidades de la cámara calaron hondo en nuestra psiquis: nos desvivimos por capturar la realidad. Es un deseo tan embebido en nuestras mentes que, a día de hoy, uno de los dispositivos más vendidos hasta la fecha y que casi todo el mundo lleva en sus bolsillos cuentan no con una, sino con múltiples cámaras por defecto.
Realmente nos gusta capturar la realidad que nos rodea.
Pero... por mucho que las fotografías nos acerquen bastante a una representación objetiva de la realidad, tienen un gran problema: son imágenes bidimensionales, siendo nuestro mundo tridimensional.
Reconstruyendo la tridimensionalidad en base a fotografías
Si bien una fotografía puede transmitirte una sensación de profundidad, lo cierto es que no la tiene. Por ejemplo, la siguiente foto hace un buen uso de la perspectiva, haciéndonos sentir que los pedazos de hielo se encuentran bien cerca nuestro y que los árboles están bastante lejos en la distancia.
Pero es solo una sensación. La imagen en sí no captura ningún tipo de información relacionada a la distancia o profundidad de las cosas. Al ser un plano bidimensional esa información se pierde.
Tangencialmente... nuestros ojos son solo capaces de "capturar imágenes en 2D". Sin embargo, nuestro cerebro es capaz de utilizar distintas técnicas para "reconstruir la tridimensionalidad", tales como la disparidad binocular (contamos con dos ojos frontales, levemente distanciados el uno del otro, lo que produce que se proyecten imágenes diferentes en nuestras retinas; en base a esas imágenes, nuestro cerebro es capaz de triangular con gran precisión qué tan distantes se encuentran los objetos que observamos), paralaje de movimiento (cuando te movés, los objetos cercanos aparentan moverse más rápido que aquellos que se encuentran muy lejos), diferencias de tamaño (los objetos cercanos aparentan ser más grandes), ocultamiento (si un objeto bloquea parcialmente a otro, percibimos que el objeto que bloquea es más cercano), sombras, perspectiva, entre muchas otras.
Así como nuestro cerebro es capaz de reconstruir la tridimensionalidad, existen técnicas de visión artificial capaces de generar un modelo tridimensional en base a imágenes bidimensionales. En las siguientes secciones vamos a ver algunas.
Fotogrametría
Citando al libro Introduction to Modern Photogrammetry, la fotogrametría:
ha sido definida como el proceso de derivar información (usualmente) métrica acerca de un objeto, a través de las mediciones realizadas sobre fotografías del objeto.
[...]
La tarea fundamental de la fotogrametría consiste en establecer rigurosamente la relación geométrica entre la imagen y el objeto tal cual existía al momento de ser tomada la imagen. Una vez que esta relación es recuperada correctamente, uno puede derivar información acerca del objeto estrictamente desde la imagen capturada.
La fotogrametría puede utilizarse para generar una reconstrucción tridimensional de un objeto utilizando fotografías del mismo. Pero antes de hablar de eso, quiero aclarecer lo siguiente: no es la única cosa que se puede hacer con "la fotogrametría".
¿Por qué esta aclaración? Porque si buscamos información en, digamos, Google, casi todas las páginas dicen que la fotogrametría es un método para reconstruir estructuras tridimensionales usando imágenes bidimensionales. NO. Eso es algo que podemos hacer con técnicas de fotogrametría moderna, pero no es lo único que se puede hacer, ni es a lo que la disciplina apunta de forma exclusiva.
La fotogrametría tiene diversos productos, entre ellos:
- Creación de mapas que muestran la elevación de contornos, terrenos, y estructuras hechas por humanos
- Mapas ortomosaicos2 (mapas fotográficos en donde todos los elementos están en la misma escala, libre de errores y deformaciones)
- Información espacial para sistemas de información geográfica (GIS)
- Y por supuesto, la representación tridimensional de objetos, que es el producto más popular de la fotogrametría hoy en día
El método fotogramétrico, en líneas generales

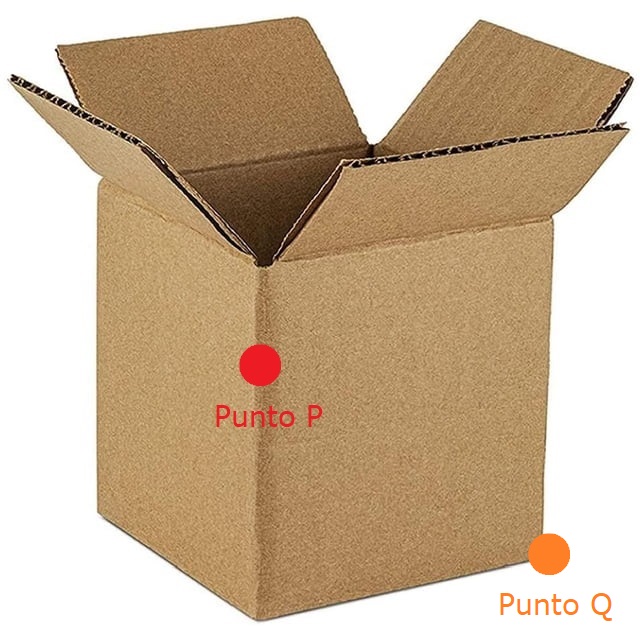

En la siguiente imagen de una caja encontramos resaltados dos puntos, P y Q.
Esta imagen/fotografía es en términos geométricos un plano. Si posicionáramos un sistema de coordenadas en un punto arbitrario de la imagen, el mismo contaría con solo dos ejes (X e Y).
Bajo este esquema, hallar las coordenadas de los puntos es algo trivial. P se encuentra en (Px, Py) y Q se encuentra en (Qx, Qy).
Pero como aludimos anteriormente, con una sola imagen es imposible determinar la profundidad de los puntos, nos sería imposible obtener una coordenada Z.
Para resolver esto necesitamos información extra. Esa información puede estar en la imagen misma (por ejemplo, posicionando la caja cerca de algún objeto de referencia que tenga dimensiones conocidas), o tomando múltiples fotografías de la caja desde posiciones distintas.
Con tan solo contar con dos fotografías tomadas desde posiciones distintas ya poseemos la información necesaria para triangular la profundidad de un punto en relación con la cámara:
De esta forma somos capaces de obtener las coordenadas 3D de cualquier punto que sea de nuestro interés.
Una vez que obtenemos las coordenadas de varios puntos podemos representarlos en un modelo tridimensional. Por cuestiones relacionadas con los algoritmos involucrados y a las restricciones impuestas por cómo las imágenes son digitalizadas3, no hacemos esto para los infinitos puntos que conforman nuestro objeto, lo que nos da como resultado una representación inexacta del mismo, conocida como nube de puntos dispersa.
En la vida real, la caja está compuesta por "infinitos" puntos. Pero las imágenes que tomás con una cámara están atadas a la resolución de la misma. Una cámara que capture imágenes en Full HD produce una matriz de 1920 × 1080 = 2.073.600 píxeles, siendo éste el máximo valor de "puntos" que podrías detectar.
Pero es complejo desarrollar un algoritmo de visión artificial que sea capaz de detectar todos los puntos pertenecientes a un objeto. La mayoría de los algoritmos de detección de puntos se enfocan en detectar cambios "locales" dentro de un área de píxeles (por ejemplo, una intersección en donde los píxeles cambien de color o intensidad drásticamente). Si tenés una zona donde no hay cambios notables (como lo sería en el caso de, no sé, sacarle una foto a una pared blanca impoluta), los algoritmos no van a ser capaces de detectar puntos.

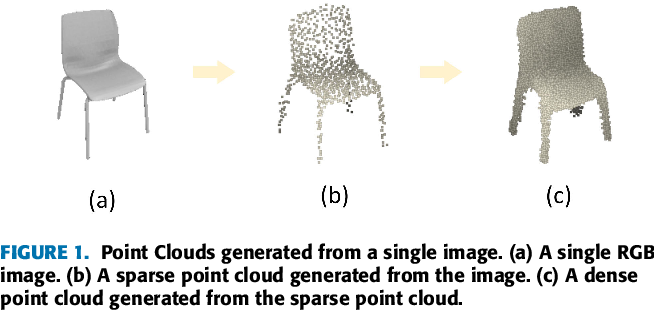

La nube de puntos dispersa nos da una idea de la geometría general del objeto, pero no tiene un gran nivel de detalle ni nos sirve para hacer una reconstrucción 3D del mismo. Por lo tanto, el siguiente paso consiste en generar todavía más puntos, para así obtener una nube de puntos densa.
Esta nube sí cuenta con un alto nivel de detalle, pudiendo contener billones de puntos asociados al objeto. El problema es que sigue siendo solamente una representación basada en puntos desconectados. Para que sea realmente un modelo 3D, los puntos tienen que estar conectados entre sí de alguna forma (utilizando triángulos, o líneas, o polígonos en general). Si quisiéramos hacer una impresión 3D del objeto en base a la nube de puntos densa, no podríamos.
Así que para solucionar esto, conectamos los puntos (generalmente usando triángulos/polígonos), obteniendo como resultado una malla poligonal:
El último paso consiste en "pintar" este modelo 3D. Hay varias formas de hacerlo, pero si queremos una representación "foto-realística", lo que se hace es proyectar las fotografías que tomamos del objeto sobre la malla.
Estereofotogrametría
La estereofotogrametría es una técnica de triangulación de puntos/reconstrucción 3D que utiliza cámaras estereoscópicas, que son, básicamente, cámaras que poseen dos lentes/sensores levemente separados.

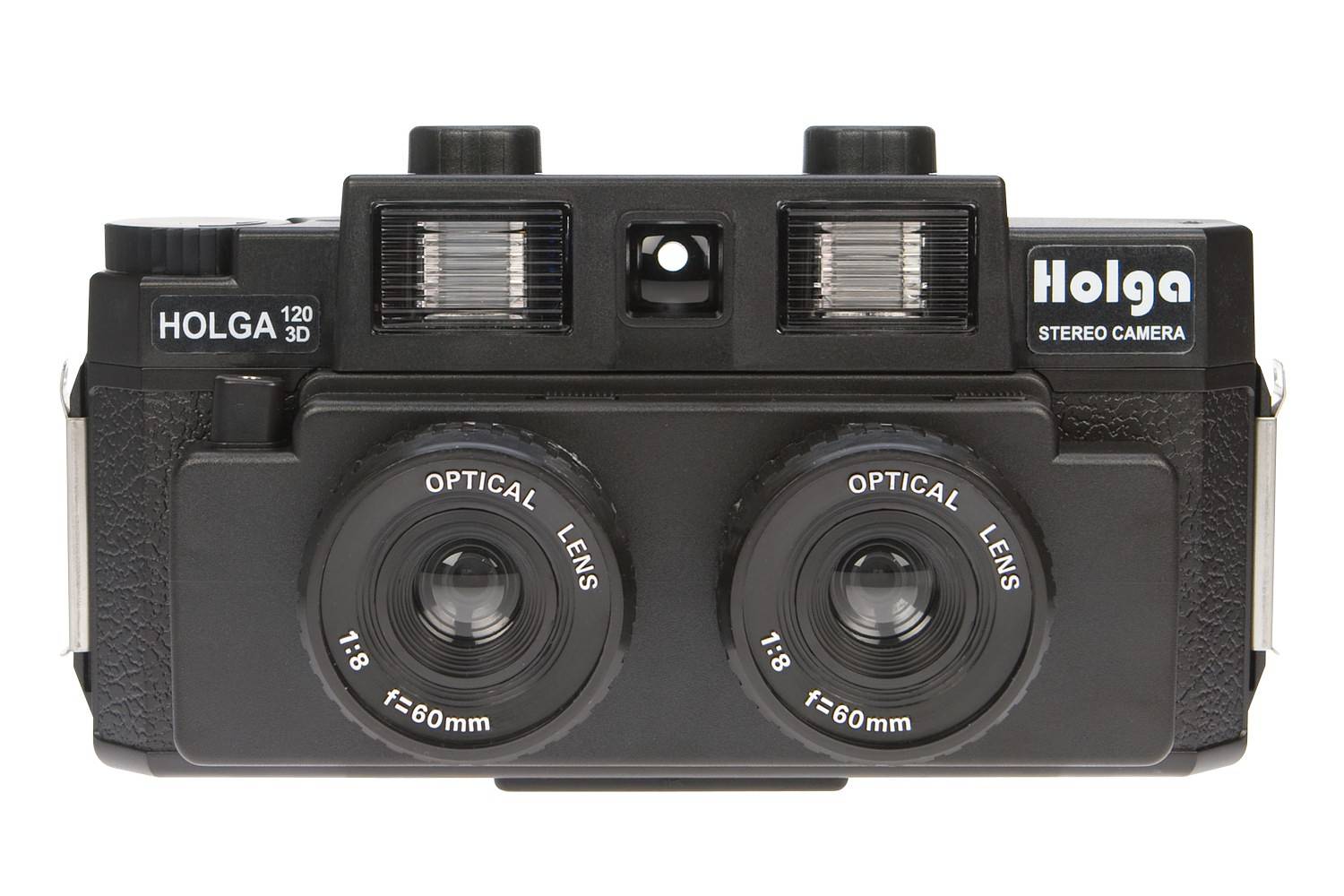

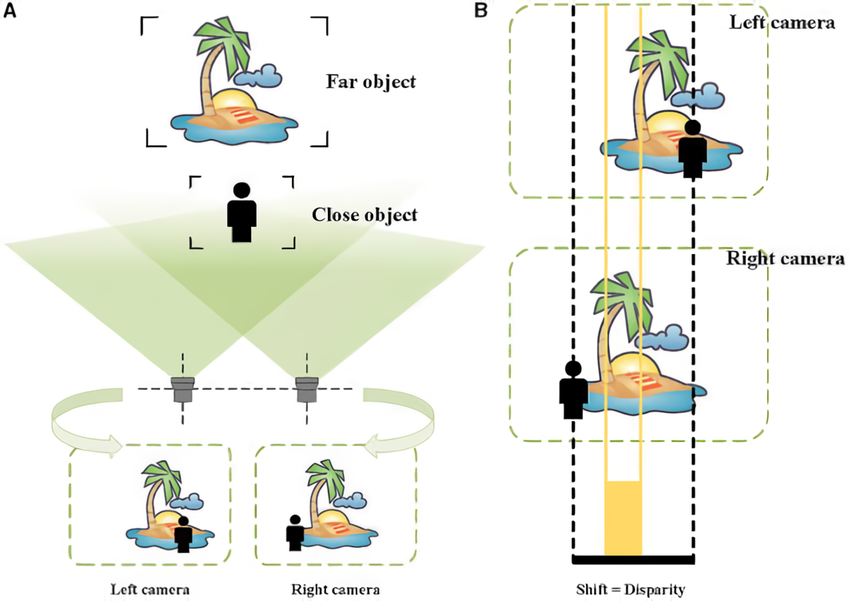

El hecho de tener dos sensores separados significa que la cámara es capaz de simular la visión binocular que poseemos los humanos. La separación de cada sensor produce una disparidad binocular, es decir: el par de fotografías capturado por la cámara en un instante dado tiene diferencias entre sí.
Además, esta disposición de los sensores es útil ya que sabemos:
- que ambos apuntan hacia la misma dirección,
- no existe rotación entre sensor y sensor,
- no hay diferencia de profundidad (Z) ni de altura (Y),
- solamente existe un desplazamiento horizontal (X) el cual conocemos/es fácilmente medible.
Estas propiedades simplifican la triangulación, reduciendo el cálculo geométrico necesario a la siguiente ecuación:
donde:

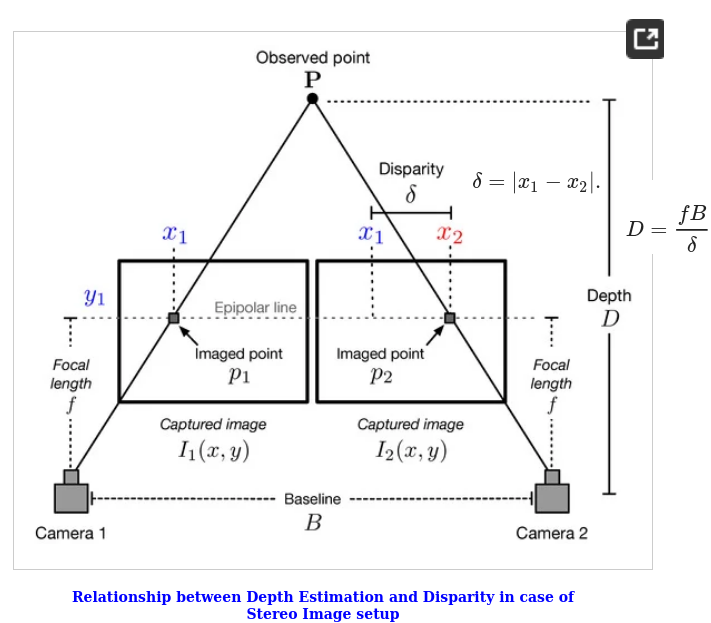

- f es la distancia focal de la cámara, obtenida a través de calibrar la cámara4
- B es la base, es la distancia entre "sensor y sensor"
- d es el valor de disparidad (la diferencia entre la coordenada X del punto en cada imagen)
¿Calibrar la cámara?
Esto puede sonar como un proceso físico en el que le hacés algo a la cámara, a su lente, o sensor. En realidad, no, es un proceso matemático donde se calculan algunos parámetros conocidos como parámetros intrínsecos y extrínsecos de la cámara.
Los parámetros extrínsecos determinan la pose de la cámara (posición y orientación), mientras que los intrínsecos definen cómo el lente de la cámara distorsiona los rayos de luz, la distancia focal (separación entre el lente y el sensor), y el punto principal de la cámara (el "centro" de la imagen).
Usando un setup estéreo, el proceso de calcular la profundidad de un punto de nuestro interés es fácil y rápido. No solo eso, sino que el resultado provisto por esta técnica se encuentra en una escala métrica (es decir, desde el vamos, en la nube de puntos las distancias corresponden con aquellas del mundo real).
La gran desventaja que posee esta técnica es el hecho de tener que armar o conseguir una cámara estéreo y realizar la calibración de la misma previamente a obtener las coordenadas 3D de los puntos.
Structure from Motion (SfM)
La estereofotogrametría funciona y a día de hoy sigue siendo utilizada, pero... conseguir o armar una cámara estereoscópica es algo molesto. Hasta hace pocos años no era común disponer de dispositivos con más de un lente (hoy en día nuestros celulares poseen varios; aún así, son lentes/sensores con propiedades distintas).
También nos demanda conocer ciertos parámetros de la cámara (intrínsecos y extrínsecos). En muchos casos disponemos de una gran colección de fotografías donde no sabemos nada acerca de la cámara que fue utilizada, por lo que no disponemos de dichos parámetros.
En los años 70 surgieron algunas publicaciones en las que se proponían métodos y algoritmos para poder reconstruir una escena 3D utilizando fotografías tomadas con cámaras convencionales (es decir, de un solo lente, monoculares). A diferencia de la estereofotogrametría, que se basa en el concepto de visión binocular, estas técnicas se basan en la interpretación del movimiento en cada fotografía (más específicamente, en el efecto conocido como paralaje de movimiento):

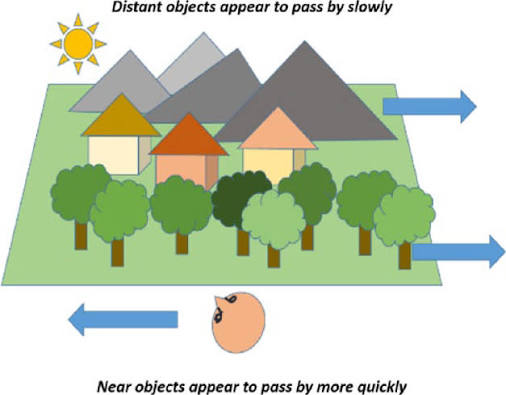

De ahí surge el nombre "Structure from Motion": a través de analizar el movimiento de la cámara alrededor de una escena se puede generar una estructura 3D que la represente.
Esto, en los años 70, era posible de hacer... con bastante dificultad. Un par de décadas después, llegando al nuevo milenio, hubo una explosión de métodos y técnicas relacionadas a visión artificial que resultaron ser bastante útiles para automatizar el proceso.
¿Lo más interesante? Gracias a esas técnicas, SfM puede reconstruir una escena 3D sin conocer la pose de la cámara ni ninguno de sus parámetros.

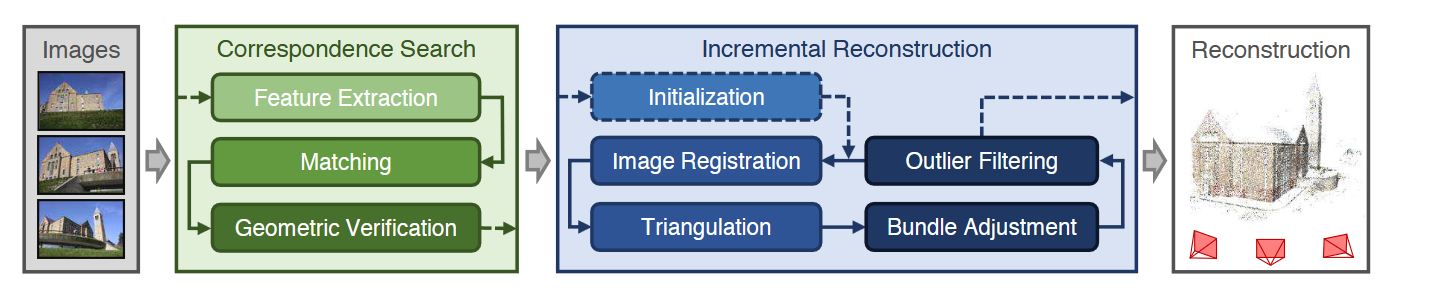

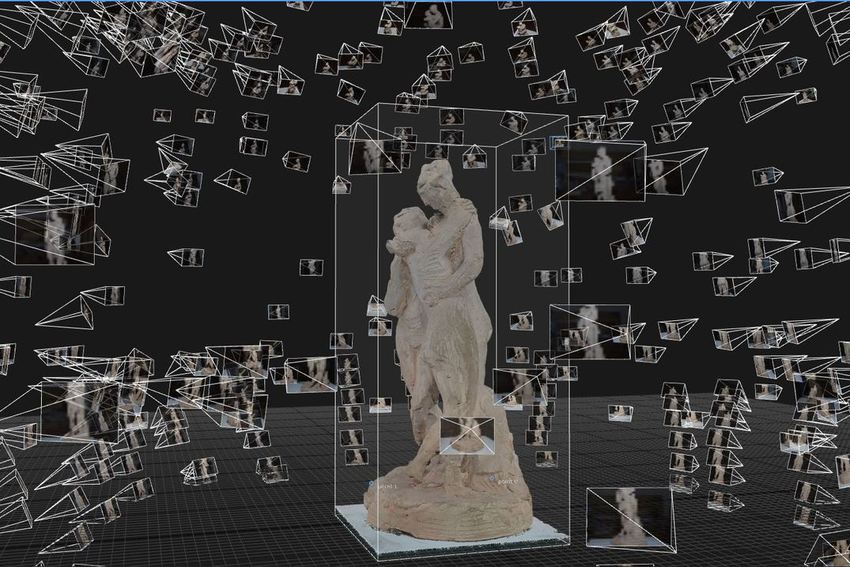

El siguiente gráfico muestra los pasos asociados al método SfM moderno, los cuales iremos explicando a continuación.
1. Tomado de fotografías
Si bien SfM levanta el requeimiento de tener una cámara estereoscópica, esto no quiere decir que pueda reconstruir una escena 3D a partir de una sola imagen. Uno de los pasos involucrados dentro del método es la triangulación (¿de qué otra forma, si no?), por lo que necesitamos muchas imágenes desde distintos puntos de vista.

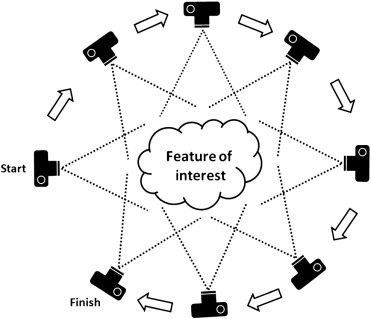

Estas imágenes tienen que tener bastante solapamiento entre sí. Con solapamiento nos referimos a que, entre dos pares de imágenes consecutivas, lo que se "ve" en cada una de ellas debe ser bastante similar (no exactamente lo mismo, porque si no no agregamos información nueva, pero no pueden ser imágenes totalmente distintas).
No es necesario que tomemos las fotos en un orden específico o que las ordenemos previamente a ejecutar SfM. El método se encarga de detectar pares de imágenes con alto solapamiento y luego los utiliza para estimar las coordenadas 3D de los puntos visualizados en esos pares.
2. El problema de la correspondencia de puntos
En este post venimos hablando hace rato de puntos. No debería sorprender que uno de los pilares fundamentales del funcionamiento de SfM gire en torno a ellos.
El primer paso que realiza el método es la extracción de características de las imágenes.
¿Qué es una característica?
Buenísima pregunta. No hay una definición concreta.

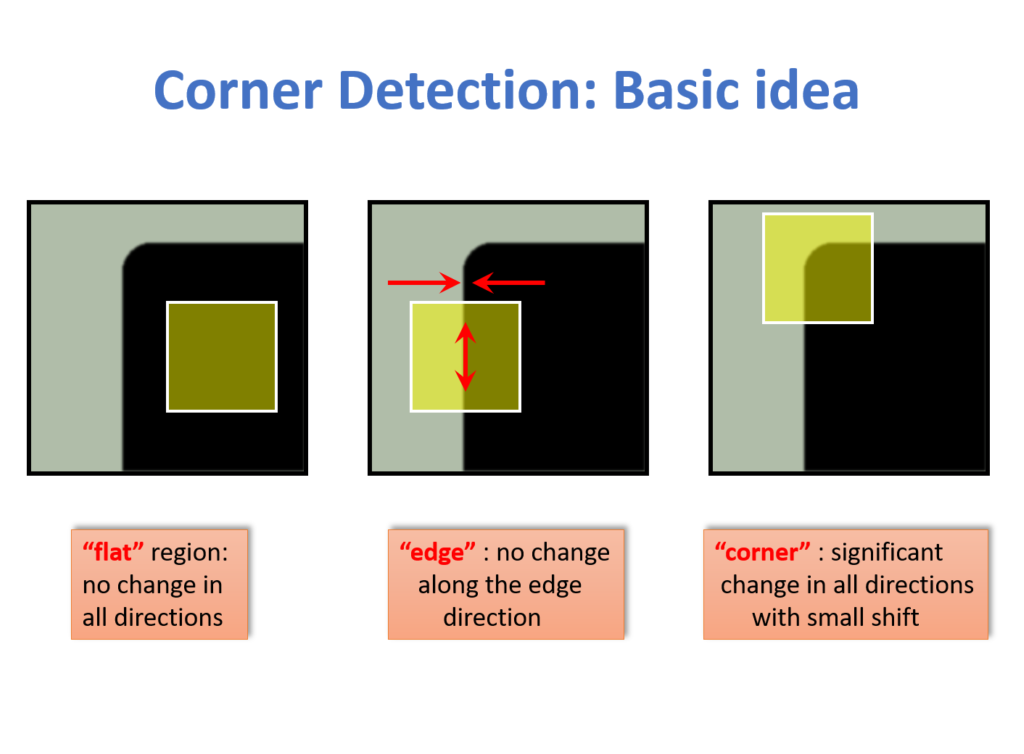

En sí, las características de una imagen son partes "interesantes". Por ejemplo, un área donde tengas la intersección de píxeles de distintos colores. Una imagen totalmente blanca carece de características (o puntos notables, o keypoints, se usan distintos nombres de forma intercambiable para referirse a lo mismo; en esta publicación voy a usar estos tres indistintamente).

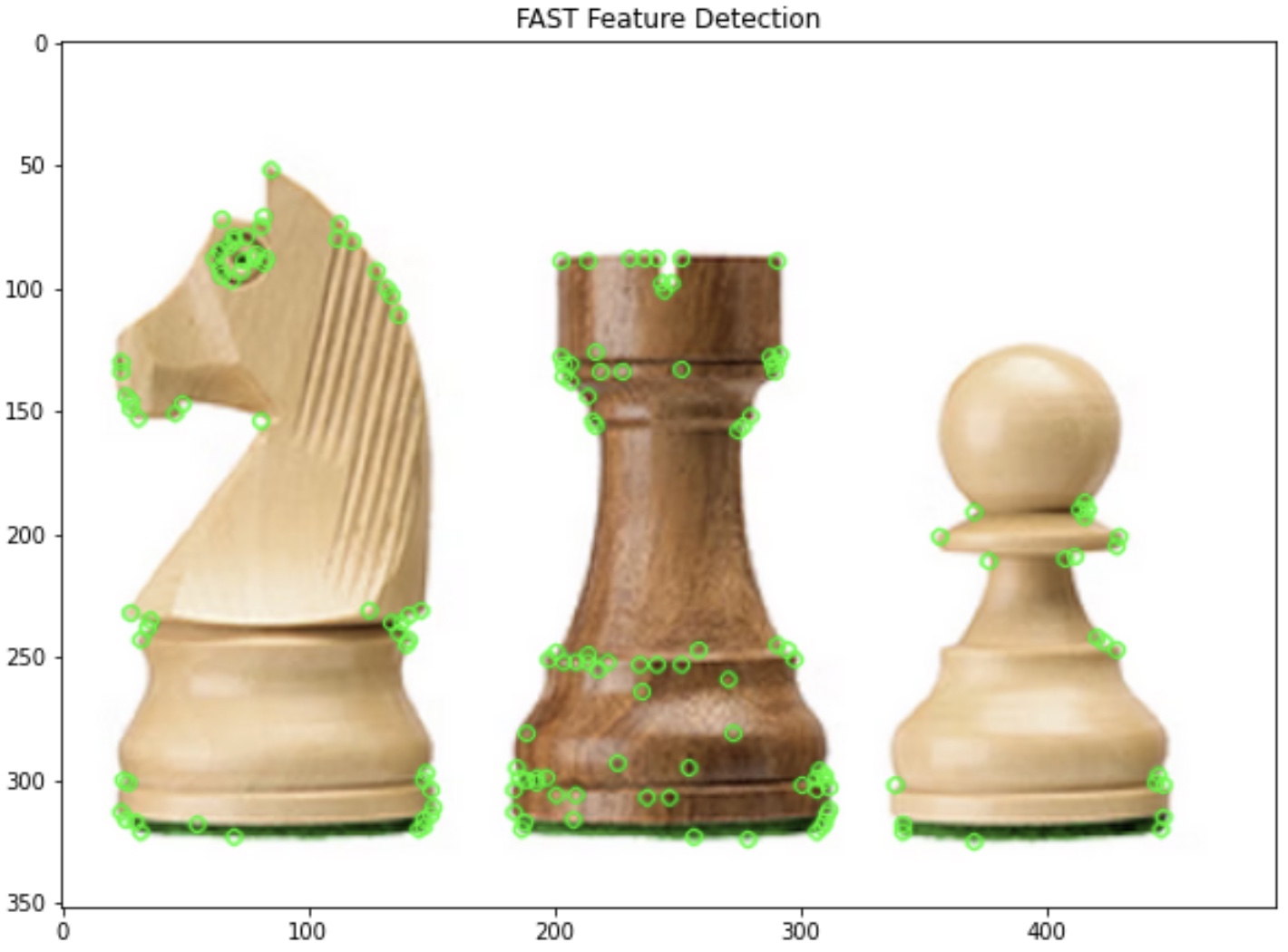

Hay varios algoritmos para detectar características (keypoints) en una imagen, SIFT, FAST, ORB, entre otros. No todos funcionan de la misma forma y algunos son bastante enrevesados.

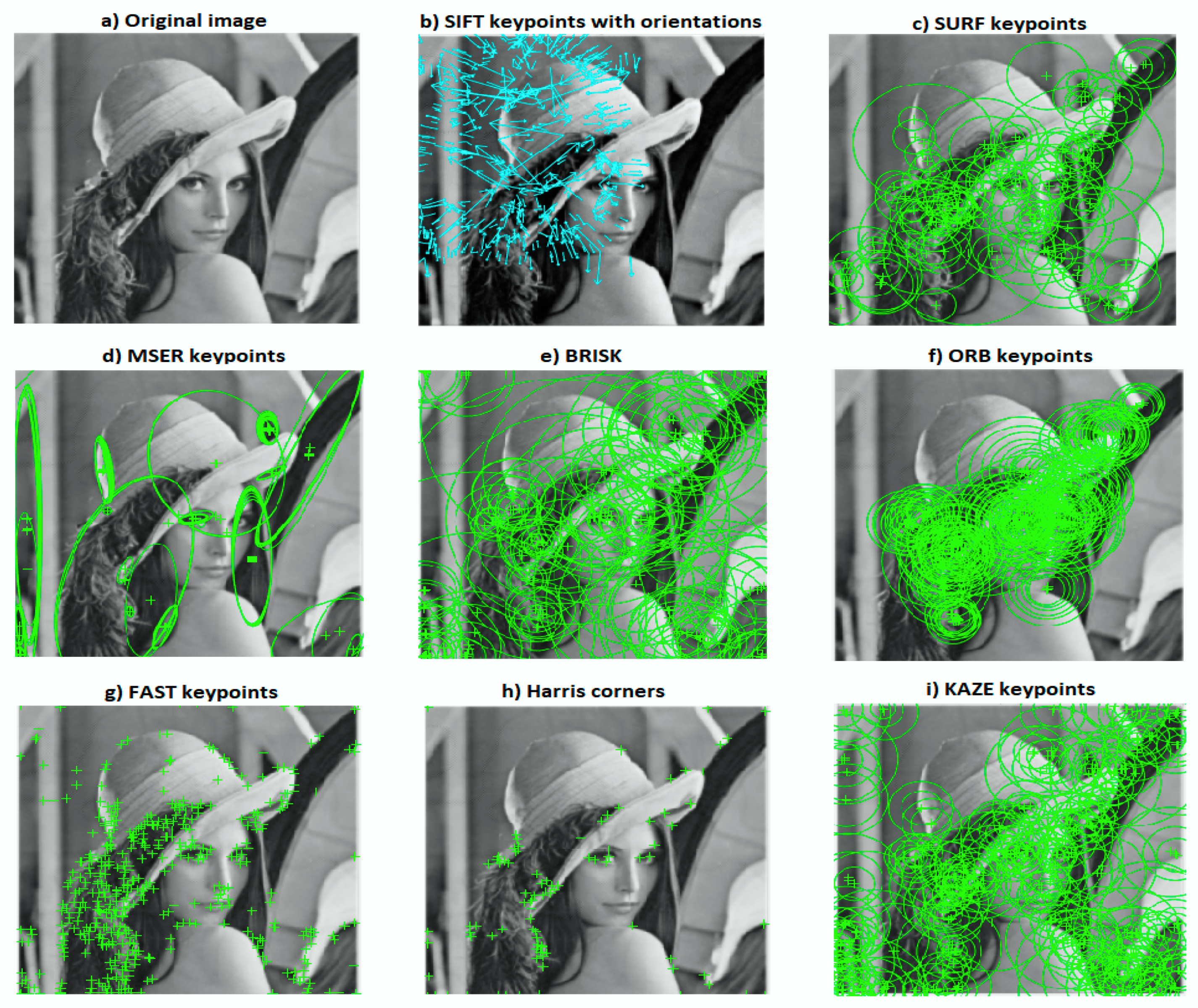

El siguiente gráfico es una comparativa de los resultados que producen distintos algoritmos sobre la misma imagen:
Para no dejar totalmente en el aire cómo funcionan estos algoritmos, vamos a explicar muy por encima FAST. FAST, muy por encima, se centra en detectar esquinas. Cada esquina detectada es guardada como un keypoint.

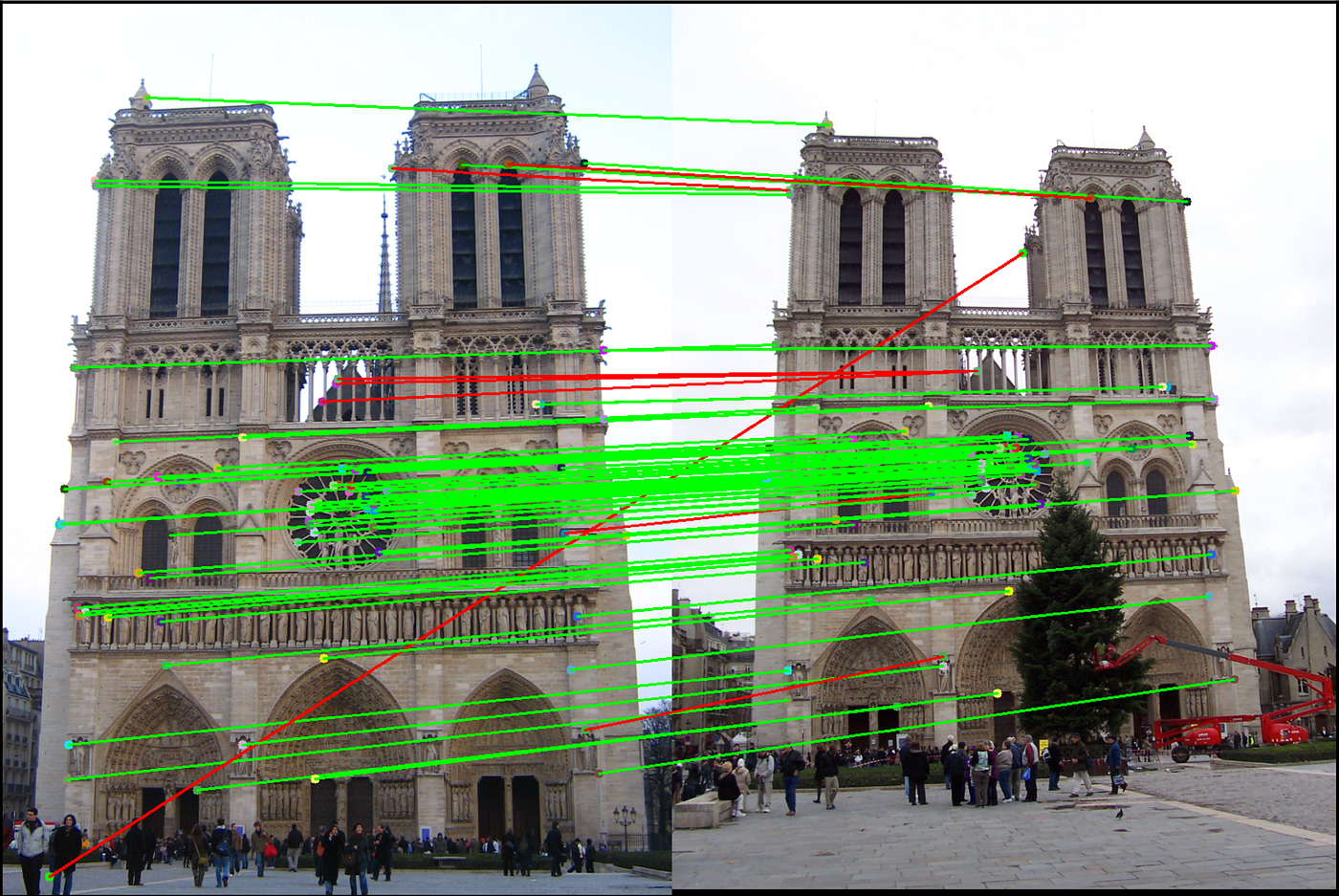

Una vez que han sido detectadas todas las características en las imágenes, se empieza a "resolver" el problema de la correspondencia de puntos. En sí, el problema de puntos se puede entender en base al siguiente enunciado:
Dadas dos imágenes A y B con sus respectivos puntos notables, ¿qué puntos de A encontramos en B?
SfM realiza este proceso para identificar imágenes que estén viendo la misma escena/área. Como resultado obtenemos un conjunto de pares de imágenes potencialmente se solapan.
Luego se debe validar que dichos pares de imágenes realmente estén viendo la misma escena. Esto es porque el paso anterior solamente se fija en la apariencia de los keypoints para decir que dos puntos en imágenes distintas son en realidad el mismo, lo cual puede ser erróneo. Para eliminar outliers y correspondencias incorrectas, se utiliza el método RANSAC.
Reconstrucción incremental: inicialización, triangulación, registro de imágenes
Hablamos bastante de la detección de puntos, pero, ¿de qué nos sirve conocer la ubicación del mismo punto en diferentes imágenes?
Pista

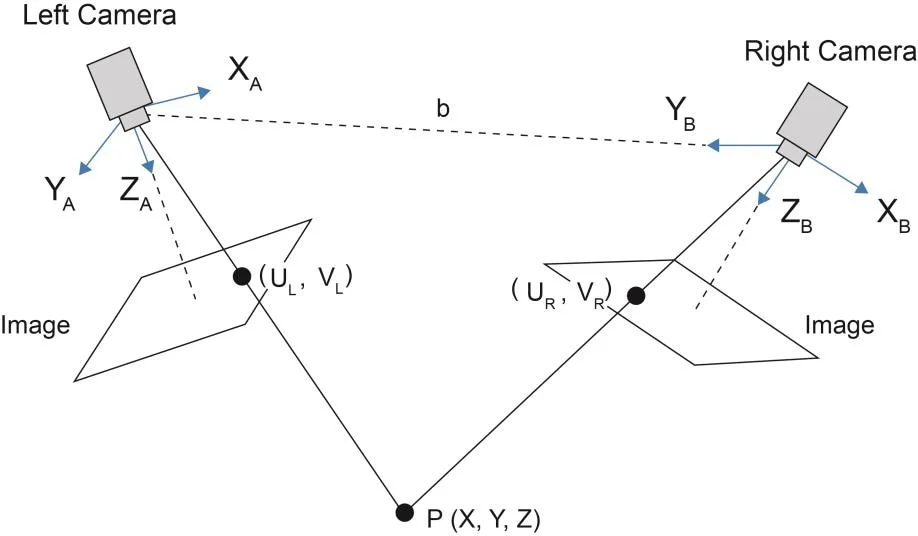

Otra vez caemos en triangulación, pero hay un problema grave: ¿cómo carajo triangulamos si no conocemos las posiciones de la cámara en cada foto tomada?
Recordemos que SfM no necesita ningún tipo de información previa, solo las fotos. Resolver el problema de la correspondencia nos indica que estamos observando el mismo punto desde vistas distintas. Pero no tenemos ningún marco de referencia que nos diga dónde estaba ubicada la cámara en cada una de esas vistas.
En una cámara estéreo, conocemos de antemano la posición de una cámara respecto a la otra: sabemos que se encuentran únicamente desplazadas en un solo eje. En SfM, entre foto y foto, la cámara puede haberse desplazado de cualquier forma (varios ejes, rotación incluida), o incluso puede que estés lidiando con fotografías tomadas con cámaras diferentes (distintos parámetros intrínsecos).
Para resolver este problema, SfM estima la pose de la cámara. Existen diferentes algoritmos para lograr este cometido, todos ellos utilizan las correspondencias detectadas en el paso anterior:
- El algoritmo de Nistér (conocido como five point algorithm)
- Eight point algorithm
- Estimación de pose basada en homografía
Me encantaría explicar estos algoritmos, pero van más allá de esta publicación (y de mi conocimiento). En definitiva, nos ayudan a obtener la posición de la cámara solo utilizando puntos 2D.

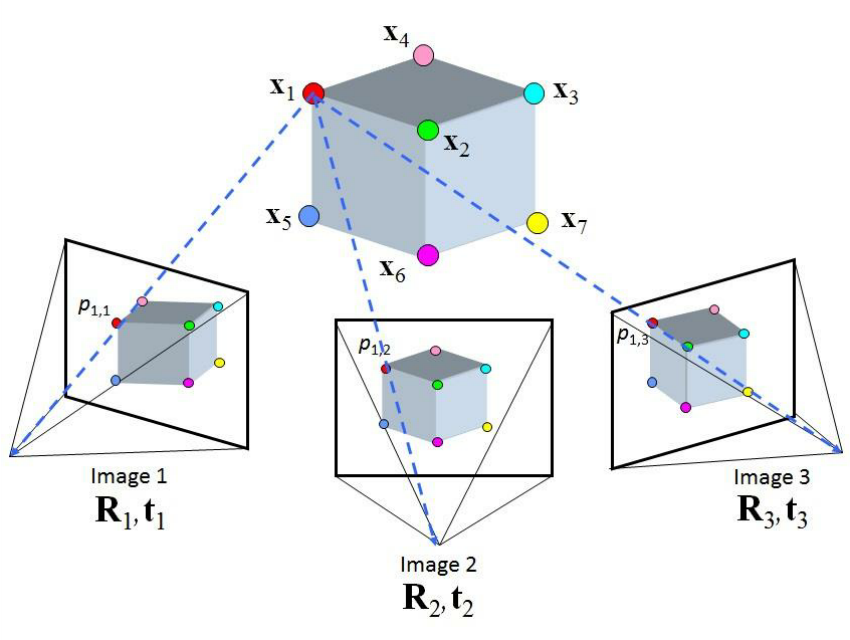

Para empezar a triangular, se elige un par de imágenes iniciales (que, por ejemplo, tengan bastantes correspondencias 2D entre sí), se ejecuta alguno de los algoritmos previamente mencionados para estimar la pose de la cámara, y por último, se triangula, obteniendo así un conjunto de puntos 3D iniciales.
Una vez obtenidos los puntos 3D iniciales, podemos comenzar a procesar nuevas imágenes para incluirlas en nuestro modelo. Este proceso se llama "registro" de imágenes. Para registrar nuevas imágenes no hace falta que ejecutemos nuevamente algoritmos como el de Nistér. Todavía necesitamos estimar la pose de la cámara, pero podemos hacerlo resolviendo el problema de "Perspectiva desde n Puntos". Este problema estima la pose de la cámara utilizando n puntos 3D y sus correspondientes proyecciones 2D en una imagen.
Al añadir nuevas imágenes podemos nuevamente triangular para obtener la posición 3D de otros puntos notables (que quizás no eran visibles en el par de imágenes iniciales), expandiendo así el modelo tridimensional.
Bundle adjustment
El último paso (de este ciclo iterativo) es realizar lo que se conoce como bundle adjustment. Esta técnica refina los parámetros (intrínsecos y extrínsecos) de la cámara y las coordenadas 3D de los puntos obtenidos.
En sí, es un problema de optimización matemática donde se intenta minimizar el error de reproyección.
¿Qué es el error de reproyección?

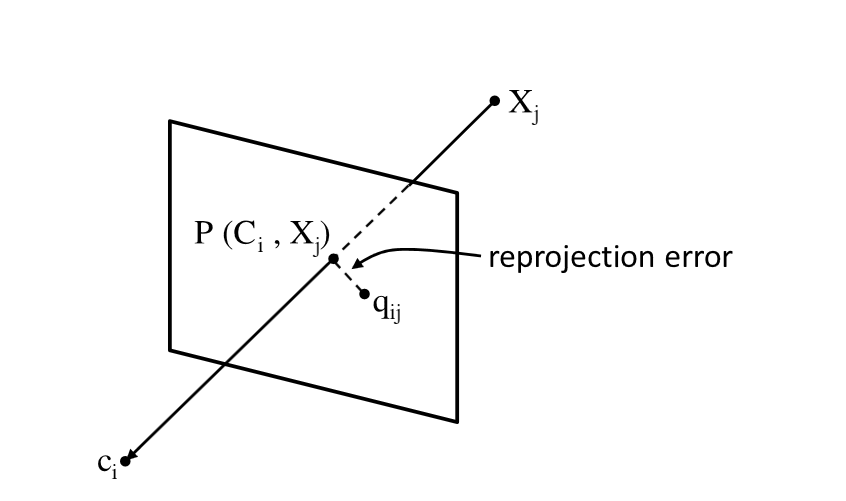

Supongamos que en una imagen nos centramos en un punto notable q. Disponemos para esa misma imagen los parámetros estimados de la cámara C, y un punto X que representan las coordenadas 3D del punto q.
Usando la matriz de la cámara C y el punto X, podemos obtener una ecuación de proyección. Esta ecuación de proyección arroja un punto p 2D en nuestra imagen.
El error de reproyección es la diferencia entre el punto q y el punto p. Si la estimación fuese buena, la diferencia entre ambos puntos debería ser mínima. Caso contrario tenemos que refinar los parámetros a fin de minimizar el error.5
En el capítulo 3.2 de esta tésis se explica más a fondo cómo se obtiene la ecuación de proyección y qué función se optimiza.
No te preocupes si no entendés esto. Yo tampoco. Para entenderlo completamente no solo necesitás tener conocimiento de álgebra, geometría, óptica de cámaras... sino también de un montón de algoritmos relacionados a visión artificial.
El resultado

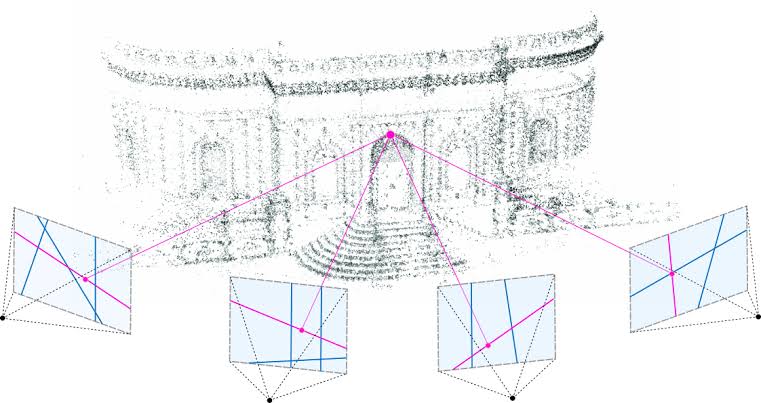

Al final de todo este proceso, obtenemos una nube de puntos dispersa con la estimación de las distintas poses la cámara en la escena.
Multi-View Stereo (MVS)
El siguiente paso es obtener la nube de puntos densa. Para esto se utiliza una técnica conocida como Multi-View Stereo (MVS).
MVS utiliza los resultados producidos por SfM: la nube de puntos y las estimaciones intrínsecas e extrínsecas de la cámara para cada imagen.
A diferencia de SfM donde solo nos centrábamos en hallar coordenadas 3D para las características (puntos notables), MVS calcula la profundidad para casi todos de los píxeles de la imagen.
El resultado que obtenemos de MVS es la nube de puntos densa.6
Voy a ser sincero. Mi idea era explicar cada paso involucrado hasta la creación del modelo 3D final. Pobre de mí, tan ingenuo.
No es tan fácil como parece y me cuesta bastante entender y destilar el conocimiento. Probablemente lo siga explicando en futuras publicaciones, pero por ahora terminamos el tema acá.
Lo que sigue después de la línea de puntos densa es generar la malla poligonal y pintarla, y ahí tenés el modelo 3D resultante.
NeRF y Gaussian Splatting
NeRF (Neural radiance field) y Gaussian Splatting son técnicas relativamente nuevas que pueden reconstruir una escena 3D a partir de imágenes.
NeRF apareció en 2020 impulsado por los avances en deep learning y redes neuronales. Si bien funciona, debido a que está basado en redes neuronales resulta bastante lento.
Gaussian Splatting apareció en 2023 y le pasó el trapo a NeRF en cuanto a velocidad, principalmente porque no utiliza redes neuronales sino que está basado en "gaussian blobs".
Ambas técnicas se benefician de SfM, ya que necesitan la estimación de parámetros de la cámara para funcionar.
Mi intención es explicar estas dos técnicas en siguientes publicaciones, pero si no podés esperar, mira estos videos de Computerphile:
